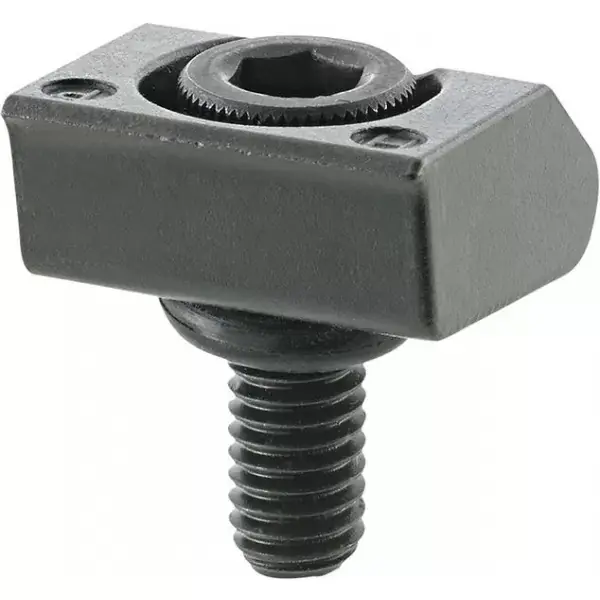

Upínací svorka Pitbull tupá hrana MS 4,2 MITEE-BITE Zlevněný

Popis

Popis produktu

Upínka Pitbull® z mosazi s tupou hranou

Univerzální upínací systém k upínání obrobků všech tvarů, pravoúhlých, šikmých, konkávních nebo konvexních.

Provedení: Specialitou tohoto upínacího přípravku je ocelový šroub (pevnost 10.9) s excentrickou hlavou. Excentr zajišťuje upnutí při velmi vysoké upínací síle. Jako upínací prvek slouží mosazná šestihranná podložka.

Použití: S dorazovými kolíky a 1 nebo 2 upínacími šrouby můžete upnout každý obrobek nejrůznějších tvarů. Nízká konstrukce umožňuje snadné obrábění povrchu obrobku. Při programování CNC tak není nutné brát v úvahu polohu upínacích drápů. Kromě toho dovolují malé rozměry prostorově úsporné vícebodové upnutí. Upínací svorky lze použít i jako doraz.

Provedení: Upínací svorky Pitbull jsou k dostání ve 3 provedeních:
–z nástrojové oceli, s ostřím na neobrobené součásti (odlitky, výkovky nebo řezané díly)
– z nástrojové oceli, tupá hrana pro všeobecné práce
– z mosazi, tupá hrana zabraňuje vzniku otlaku.

Použití: Jednoduché a geniální. Zadní strana svorky se opírá po utažení šroubu (DIN 912) směrem vpřed a směrem dolů. Tím vzniká absolutní přítlačný účinek k přesnému obrábění nejrůznějších obrobků. Kromě toho je ideální k upnutí v několika bodech. Malé rozměry dovolují obrábění z několika stran bez rušivých hran na výrobku.

Rozsah dodávky: Upínací svorka se šroubem (DIN 912), svorkou a O-kroužkem.
